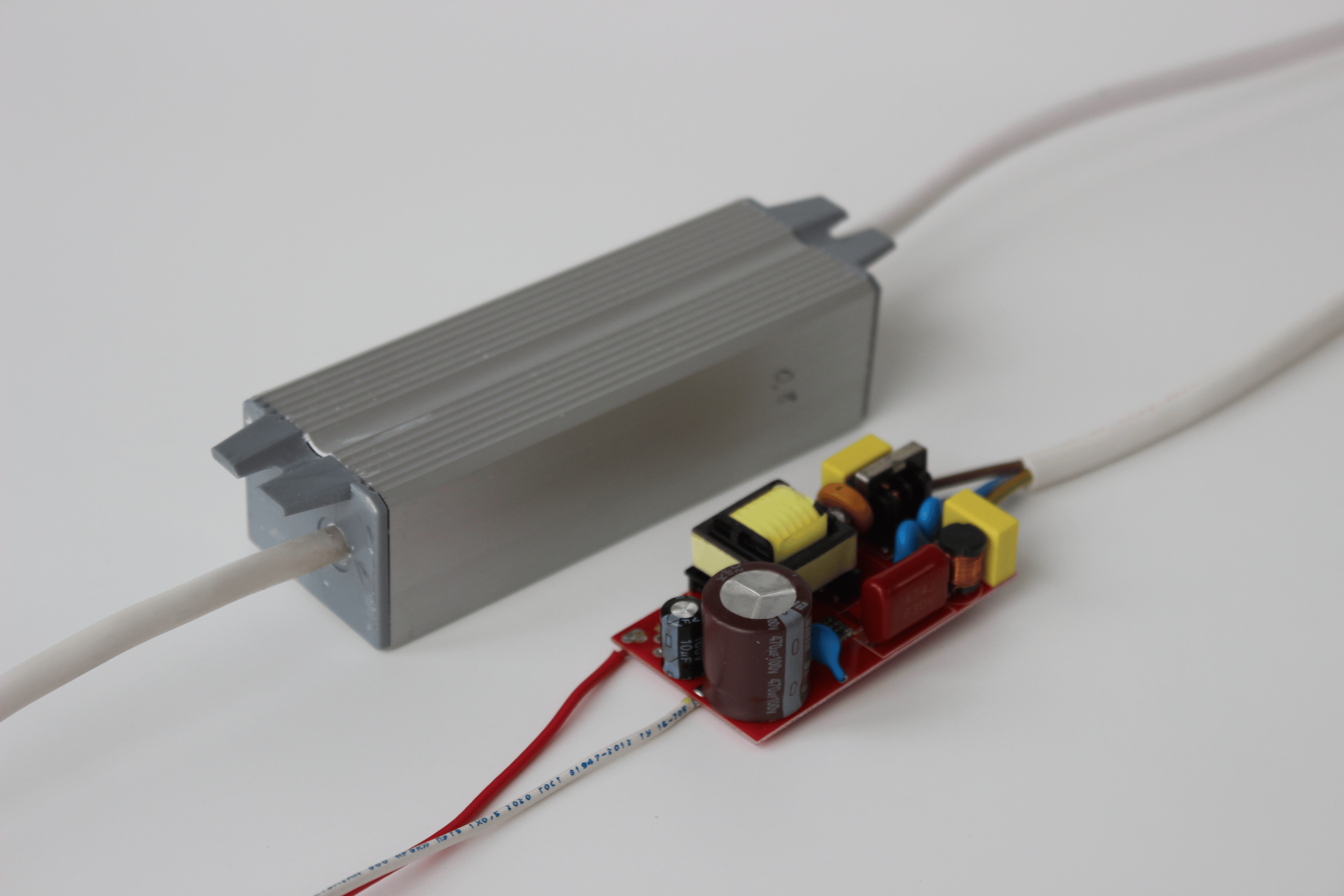

Стабилизированный источник тока. Преимущества и принцип работы

Современная электроника стремительно развивается, и с каждым годом к устройствам предъявляются все более жесткие требования по точности, безопасности и энергоэффективности. В этой связи особую роль играют стабилизированные источники тока — устройства, которые обеспечивают постоянную силу тока независимо от изменений в нагрузке или питающем напряжении. Именно благодаря таким решениям возможна надежная работа светодиодов, медицинской аппаратуры, измерительного оборудования и даже промышленных установок.

В этой статье мы подробно разберем, что такое стабилизированный источник тока, как он работает, а также какие преимущества он дает при использовании в различных сферах.

Что такое стабилизированный источник тока?

Стабилизированный источник тока (СИТ) — это электронное устройство, предназначенное для подачи на нагрузку строго заданной силы тока, вне зависимости от изменений сопротивления нагрузки или колебаний напряжения питания. В отличие от источников напряжения, которые поддерживают постоянное напряжение, СИТ поддерживает постоянный ток. Это ключевое различие.

Такой подход особенно важен в случаях, когда параметры нагрузки могут изменяться в процессе работы — например, при питании светодиодов. Сопротивление светодиода зависит от температуры и других факторов, и подача на него фиксированного напряжения может привести к перегреву или выходу из строя. Стабилизированный ток же обеспечивает предсказуемую и безопасную работу.

Примеры применения стабилизированных источников тока:

• светодиодное освещение (LED-драйверы);
• зарядные устройства для аккумуляторов;
• электрохимические процессы (анодирование, гальваника);
• медицинские приборы (например, лазеры);
• прецизионные лабораторные источники.

Принцип работы стабилизированного источника тока

Основу большинства стабилизаторов тока составляет схема с замкнутым контуром управления. В ее составе всегда есть чувствительный элемент (датчик тока), регулирующий компонент (например, транзистор) и блок управления, сравнивающий текущие параметры с заданными. Работа такого источника базируется на принципе динамической коррекции — система в реальном времени отслеживает значение тока и корректирует выходное напряжение, чтобы сила тока оставалась постоянной.

Алгоритм работы можно описать следующим образом:

• источник питания подает напряжение на схему стабилизации;
• нагрузка подключается последовательно с элементом измерения тока, например, резистором-шунтом;
• через нагрузку протекает ток, который также проходит через шунт. На этом резисторе формируется небольшое падение напряжения, прямо пропорциональное току;
• блок управления (часто построенный на операционном усилителе или специализированном контроллере) сравнивает это напряжение с эталонным значением, задающим нужную величину тока;
• если реальный ток отличается от заданного, схема управления изменяет работу регулирующего элемента (например, изменяет степень открытости транзистора), тем самым корректируя подачу напряжения и возвращая ток к требуемому уровню;
• процесс коррекции происходит непрерывно, что позволяет компенсировать любые изменения нагрузки или питания.

Таким образом, ключевой элемент — это обратная связь: система постоянно отслеживает и корректирует параметры, поддерживая стабильный ток в цепи.

В зависимости от конструкции, существуют разные схемы реализации стабилизированных источников тока. Наиболее распространены два подхода: линейные стабилизаторы и импульсные (ШИМ) стабилизаторы.

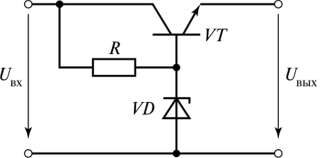

Линейные стабилизаторы работают на аналоговом принципе. Они просты, надежны, имеют низкий уровень шума, но при этом часто обладают пониженным КПД, так как избыточная энергия рассеивается в виде тепла.

Импульсные стабилизаторы используют высокочастотное переключение и дроссели для поддержания тока. Они значительно более энергоэффективны и компактны, но могут вносить высокочастотные помехи в чувствительное оборудование.

Особенности конструкции стабилизированного источника тока:

• источник питания (сетевой адаптер, аккумулятор, блок питания);
• регулирующий элемент — чаще всего полевой или биполярный транзистор, управляемый усилителем или контроллером;
• датчик тока — резистор малой величины, устанавливаемый в цепи нагрузки для контроля протекающего тока;
• усилитель ошибки (например, операционный усилитель), сравнивающий напряжение с датчика тока с эталонным опорным напряжением;
• механизм обратной связи, реализующий логическую коррекцию выходного сигнала.

Преимущество данной системы в том, что она способна адаптироваться к изменениям в нагрузке, например:

• если нагрузка увеличивается (возрастает сопротивление), ток стремится уменьшиться, но система увеличивает выходное напряжение, компенсируя изменение;
• если сопротивление нагрузки падает, ток может превысить заданное значение, и тогда система снижает напряжение на выходе, чтобы вернуть ток в норму.

Стабилизация происходит непрерывно и с высокой скоростью, что делает такие схемы подходящими для критичных задач, требующих высокой точности.

Преимущества использования стабилизированного источника тока

Стабилизированные источники тока применяются в тех случаях, когда важно поддерживать точное и постоянное значение тока вне зависимости от изменений нагрузки или колебаний питающего напряжения. Ниже перечислим ключевые преимущества, которые делают СИТ незаменимыми в различных отраслях — от освещения до медицины и научных исследований.

1. Защита от перегрева и выхода из строя. При использовании нестабильного источника возможен скачок тока, что ведет к перегреву, разрушению полупроводникового кристалла или снижению срока службы. Стабилизированный источник тока ограничивает силу тока строго заданным уровнем, предотвращая разрушительные последствия.
2. Повышение срока службы электронных компонентов. Перегрузки и термические колебания — главные враги надежности. Постоянный ток снижает уровень электрического и теплового стресса в компонентах, тем самым увеличивая их ресурс. В промышленных системах это особенно критично, поскольку отказ может привести к простоям, финансовым потерям или авариям.
3. Энергоэффективность и снижение тепловых потерь. В импульсных источниках тока КПД может превышать 90%, благодаря чему большая часть энергии расходуется на полезную работу, а не теряется в виде тепла. Благодаря этому снижаются требования к охлаждению, уменьшаются размеры радиаторов и появляется возможность создавать более компактные и надежные устройства.
4. Высокая точность и предсказуемость тока. СИТ может обеспечить точность стабилизации до ±1% и лучше, что критически важно в научных установках, медицинском оборудовании, измерительной технике. Например, при питании чувствительных датчиков и измерителей ток должен быть строго определённым, чтобы избежать искажений результатов.
5. Безопасность. За счет наличия обратной связи и ограничивающих цепей, СИТ защищает как нагрузку, так и саму систему от коротких замыканий, перегрузки и перегрева. Многие устройства дополнительно оснащаются встроенной термозащитой, ограничением тока пуска и другими функциями, повышающими надежность и безопасность.
6. Независимость от изменений нагрузки. Даже если сопротивление нагрузки резко изменится (например, из-за нагрева светодиода или перехода устройства в другой режим), СИТ автоматически адаптируется, продолжая подавать заданный ток.

Стабилизированные источники тока играют ключевую роль в создании надежной, безопасной и эффективной работы современных электронных устройств. Их способность поддерживать постоянную силу тока независимо от внешних условий делает их незаменимыми в таких областях, как светодиодное освещение, медицинская техника, лабораторное оборудование и промышленные установки.

Применение стабилизированного тока позволяет продлить срок службы компонентов, улучшить качество работы систем и сократить энергозатраты. При проектировании современных решений все чаще выбираются именно СИТ как основа стабильности и точности.
